[중등3과학] 전자기 유도

자. 이번 수업은 전자기 유도 현상에 대해 알아보자.



전자기 유도 현상은 자기장이 변하면 전류가 흐르는 것을 말한다.

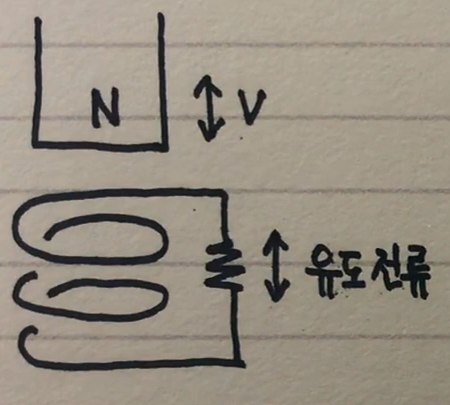

코일 근처에서 자석이 움직이면



코일 내부 자기장의 세기가 변하고



이로인해 코일에 전류가 흐르게 되는데



이 때 흐르는 전류를 유도전류라고 한다.





유도 전류는



자석이 움직이는 속도가 빠를수록



자석의 세기가 셀수록



코일의 감은수가 많은수록



전류의 세기는 커지게된다

유도 전류는 코일 내부 자기장 변화를 방해하는 방향으로 흐르게 된다



코일은 자석의 움직임을 방해한다라고 생각하면 쉽게 유도 전류의 방향을 찾을 수 있다.







N극이 코일에 가까워지는 경우



코일은 자석을 밀어내기 위해



윗부분에 N극을 유도하게 되고



N극이 코일에 멀어지는 경우는



자석을 당기기 위해



윗부분에 S극을 유도하게 된다.

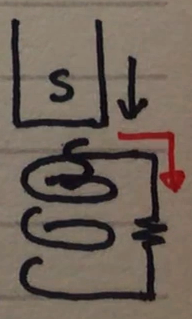

S극이 코일에 가까워지는 경우



윗부분에 S극을 유도하여 자석을 밀어내고





S극이 코일에서 멀어지는 경우는



윗부분에 N극을 유도하여 자석을 당기게 된다.





이 때



윗부분에 N극을 유도하는 코일끼리,



S극을 유도하는 코일 끼리는 각각 같은 방향으로 유도 전류가 흐르게 된다.

그럼 실제 유도 전류의 방향이 어느 쪽인지 알아보자.

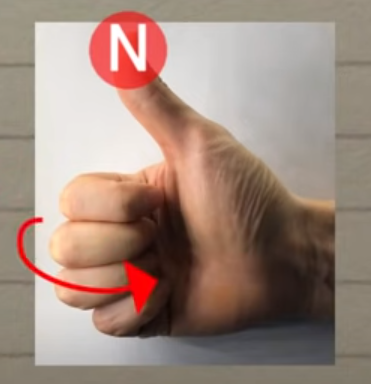

엄지손가락이 N극을 가르키도록 하고



코일을 감아쥐었을 때



나머지 네 손가락이 감아쥐는 방향이 유도 전류가 흐르는 방향이다.



윗 부분에 N극을 유도하는 코일에서는



엄지손가락이 윗쪽을 가르키도록 하고



나머지 네손가락으로 감아쥐면





뒤에서 앞으로 나오는 방향으로 유도 전류가 흐르게 되고

윗 부분에 S극을 유도하는 코일은



아래쪽이 N극이므로



엄지손가락이 아래쪽을 가르키도록 하고 감아쥐면





앞에서 뒤로 들어가는 방향으로 유도 전류가 흐른다는 것을 알 수 있다.
